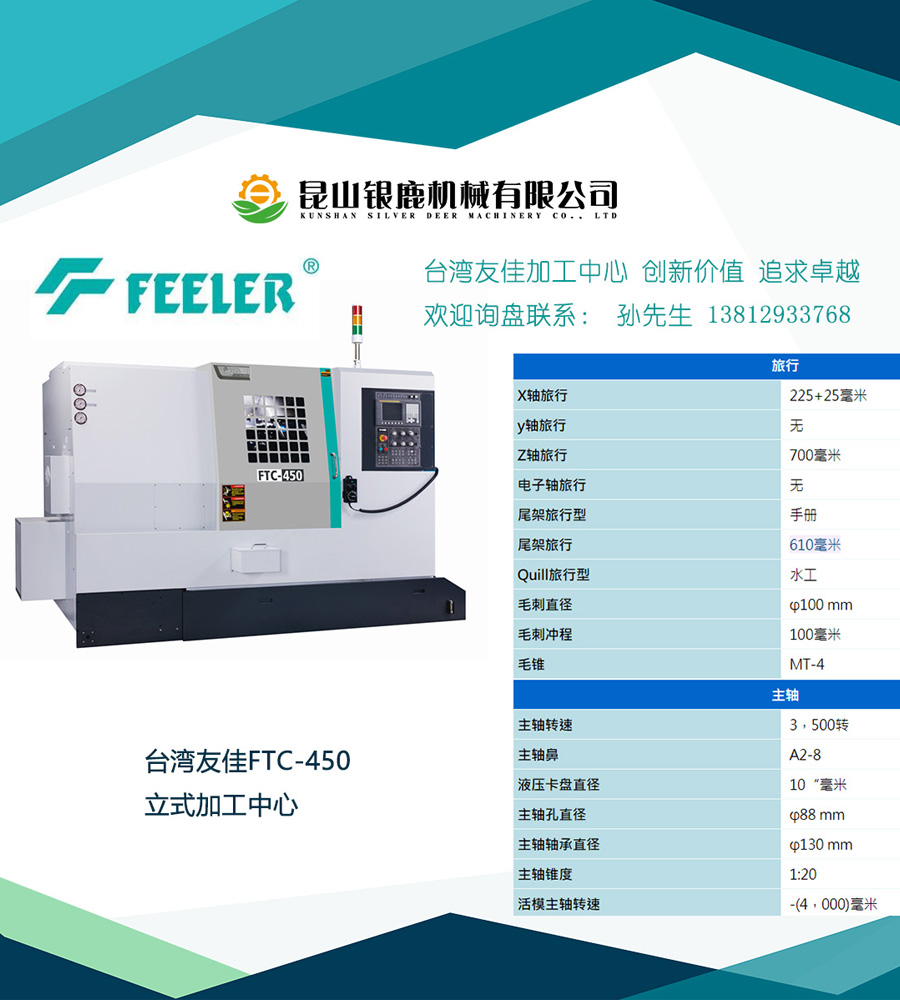

台湾友嘉FTC-450车床
友嘉FTC-450车床,采用45度斜床身设计,一体浇铸而成,导轨间距大,抗扭曲变形好,刚性提升,精度稳定。全系标配发那科1包系统,a电机,主轴鼻端A2-8标配10寸卡盘,12工位液压刀塔。
最大切削直径450mm,最大切削长度651mm,棒材通孔直径75mm。
详细情况,欢迎来电垂询!
配置 |
单位 |
FTC-260 |
FTC-350 |
FTC-350L |
FTC-350XL |
FTC-450 |
FTC-640 |
床面旋径 |
mm |
520 |
600 |
600 |
600 |
670 |
750 |
切削直径 |
mm |
260 |
350 |
350 |
350 |
450 |
640 |
切削长度 |
mm |
180 |
340 |
660 |
1000 |
651 |
808 |
油压夹头直径 |
mm |
6〞 |
8〞 |
8〞 |
8〞 |
10〞 |
15〞 |
鞍座旋径 |
mm |
290 |
400 |
400 |
400 |
450 |
550 |
X轴行程 |
mm |
120+20 |
175+25 |
175+25 |
175+25 |
225+25 |
320+25 |
Y轴行程 |
mm |
… |
… |
… |
… |
… |
… |
Z轴行程 |
mm |
290 |
380 |
700 |
1040 |
700 |
870 |
X轴快速进给 |
mm/min |
24000 |
30000 |
30000 |
30000 |
30000 |
20000 |
Y轴快速进给 |
mm/min |
… |
… |
… |
… |
… |
… |
Z轴快速进给 |
mm/min |
24000 |
30000 |
30000 |
30000 |
30000 |
20000 |
主轴鼻端 |
type |
A2-5 |
A2-6 |
A2-6 |
A2-6 |
A2-8 |
A2-11 |
主轴转速 |
rpm |
6000 |
4500 |
4500 |
4500 |
3500 |
2000 |
主轴内孔直径 |
mm |
56 |
62 |
62 |
62 |
88 |
131 |
棒材通孔直径 |
mm |
45 |
52 |
52 |
52 |
75 |
117.5 |
主轴轴承直径 |
mm |
90 |
100 |
100 |
100 |
130 |
180 |
主轴孔锥度 |
MT#6 |
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
|
刀具数量 |
10T |
12T |
12T |
12T |
12T |
12T |
|
标准外径刀尺寸 |
mm |
□20 |
□25 |
□25 |
□25 |
□25 |
□32 |
内径刀尺寸(MAX) |
mm |
25 |
40 |
40 |
40 |
40 |
50 |
换刀时间 |
sec |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
尾座心轴直径 |
mm |
50 |
70 |
70 |
70 |
100 |
100 |
尾座心轴行程 |
mm |
80 |
100 |
100 |
100 |
100 |
100 |
尾座心轴锥度 |
MT |
MT-3 |
MT-4 |
MT-4 |
MT-4 |
MT-4 |
MT-5 |
尾座移动方式 |
type |
手动 |
手动 |
手动 |
手动 |
手动 |
程式 |
尾座心轴移动方式 |
type |
油压 |
油压 |
油压 |
油压 |
油压 |
油压 |
主轴马达(持续30分) |
KW |
11/7.5 |
18.5/15 |
18.5/15 |
18.5/15 |
18.5/22 |
22/26 |
X/Y/Z轴伺服马达 |
KW |
1.2/1.2 |
3.0/3.0 |
3.0/3.0 |
3.0/3.0 |
3.0/3.0 |
4.0/4.0 |
定位精度(ISO) |
mm |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
重复定们精度(ISO) |
mm |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
0.006 |
冷却水箱 |
L |
95 |
90 |
110 |
135 |
185 |
200 |
机械宽度 |
mm |
1795 |
2564 |
2880 |
3496 |
3370 |
4500 |
机械深度 |
mm |
1317 |
1580 |
1580 |
1665 |
1765 |
2125 |
机械高度 |
mm |
1670 |
1944 |
1944 |
1869 |
2160 |
2415 |
机械重量 |
kg |
2500 |
3500 |
4000 |
4500 |
6000 |
9550 |
